聚甲醛POM

聚甲醛(英文：polyformaldehyde)熱塑性結（jié）晶聚合物。被譽為“超鋼”或者“賽鋼”，又稱聚（jù）氧亞甲基。結構為，英文縮寫為POM。通常甲醛聚合所得之聚合物，聚合度不高，均聚甲醛的熔融溫度為180℃左右，且易受熱解聚。

性質

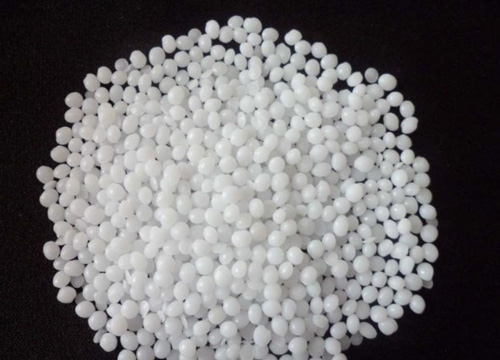

聚甲醛是一種沒有側鏈，高密度，高結晶性的線性聚合物，具有優異的綜合性能。

聚甲醛是一種表麵光滑，有光澤的硬而致密的（de）材（cái）料，淡黃或白色，可在-40-100°C溫（wēn）度範圍內長期使（shǐ）用。它的耐磨性（xìng）和自潤滑性也比絕大（dà）多數工（gōng）程塑料（liào）優越（yuè），又有良（liáng）好的耐油，耐（nài）過（guò）氧化物（wù）性能。很不耐酸，不耐強堿和不耐太陽（yáng）光紫外線的輻射。

聚甲醛的（de）拉伸強度（dù）達（dá）70MPa，吸水性小，尺寸穩定，有光澤，這些性能都比尼（ní）龍（lóng）好，聚甲醛為高度結晶的樹脂，在熱塑性樹脂中是堅韌的。具抗熱強度，彎曲強度，耐疲勞性強度（dù）均高（gāo），耐磨性和電性能優良（liáng）。

性能

性能數（shù）值

比（bǐ）重 1.43

熔（róng）點 175°C

伸強度（屈服） 70MPa

伸長率（屈服） 15%

（斷裂（liè）） 15%

衝擊（jī）強度（無缺口） 108KJ/m2

（帶缺口） 7.6KJ/m2

均（jun1）聚甲醛的合成一般以甲醛的水溶液在酸的存在下（xià）縮合聚合。得到聚合度為100以上的a-聚甲醛，然後將其加熱分解成甲醛氣（qì）體，經精製和脫水後，通常利（lì）用部分預聚合的方法純化單體，然後通入含少量引發劑的幹燥溶劑中進行（háng）聚合。因為水的存在，使分子（zǐ）量顯著降低。引發劑可用路易斯酸或（huò）堿等。但大多用叔胺進行負離子加成（chéng）聚合，反應如下：聚甲醛的端基（jī）為半縮醛（quán）（—CH2OH），當溫度高於 100℃ 時，端基易斷裂，一般需經端基處理使之穩定化。穩定化處理後可耐熱到230 ℃。多聚甲醛可在 170～200 ℃的溫度下加工，如注射（shè）、擠出、吹塑（sù）等。主要用作工程塑料，用（yòng）於（yú）汽車（chē）、機械部件等。

典型應用範圍

POM具有很低的摩擦係數（shù）和很好的幾何穩定性（xìng），特別適合於（yú）製作齒輪和軸承。由（yóu）於它還具有耐高溫（wēn）特性，因此還用（yòng）於管道器件（管道閥門、泵殼體），草坪設備等。

注塑模工藝條件:

幹燥處（chù）理：如果材料儲存在幹燥（zào）環境中，通常（cháng）不需（xū）要幹燥（zào）處理。

熔化（huà）溫度：均聚物材料（liào）為190~230℃；共聚物材料為190~210℃。

模具溫度：80~105℃。為了減小成型（xíng）後收縮率可選用高一些的模具溫（wēn）度（dù）。

注射壓力：700~1200bar。

注射速度：中等或偏高（gāo）的注射速度。

流道（dào）和（hé）澆口（kǒu）：可以使用（yòng）任何類型的澆口。如果使用（yòng）隧道形澆口，則（zé）最好使用較短的類型（xíng）。對於均（jun1）聚物材料建議使用熱注（zhù）嘴流道。對於共聚（jù）物材（cái）料既可使用內部的熱流道也（yě）可使用外部熱流道。

化學和（hé）物理特性

POM是一種堅韌有彈性的材料，即（jí）使在低溫下仍有很好的抗蠕變特性、幾何穩定性（xìng）和抗衝擊特性。POM既有均聚物材料也有（yǒu）共聚物材料。均聚（jù）物材料具有很好的延展強度、抗疲勞強度，但（dàn）不易於加工。共聚物材料有很好的熱穩定性、化（huà）學穩定性並（bìng）且易於（yú）加（jiā）工。無論均聚物材料還是共聚物材料（liào），都是結晶性材料並且不易吸收水（shuǐ）分。POM的高結晶程度導致它有相當高的收縮率（lǜ），可高達到2%~3.5%。對於各種不同（tóng）的增強型材料有（yǒu）不同的收縮率。

化學和物理特性

POM是一種堅韌有彈性的材料，即使在低溫下仍有很好的抗蠕變特性、幾何穩定性和抗（kàng）衝擊特性。POM既（jì）有均聚（jù）物材料也（yě）有共聚物材料。均聚物材料具有很好的延展（zhǎn）強度、抗疲勞強度，但不易於加（jiā）工（gōng）。共（gòng）聚物材料有很好的熱穩定性、化學穩定性並且易於加工。無論均聚物材料還是共聚物（wù）材料，都是結晶性材料（liào）並且不易吸收水分。POM的高結晶程度導致它有相當高的收縮率，可高達到2%~3.5%。對於各種不同的增（zēng）強型材料有不同的收縮率（lǜ）。

主要用途

聚甲醛（quán）（pom）是一（yī）種性能優良（liáng）的工程塑料，在國外有“奪鋼”、”超鋼”之稱。pom具有類（lèi）似金屬的硬度、強度和鋼性，在很寬的溫度和濕度範圍內都具有很好的（de）自潤滑（huá）性、良好的耐疲勞性，並富於（yú）彈性，此外它還有較好的耐化學品性。pom以低於其他許多工程塑料的成本，正在替代一些傳統上被金屬所占領的市場，如替代鋅、黃銅、鋁和鋼製作許多部件，自問世以來，pom已經廣泛應用於電子（zǐ）電氣、機械、儀表、日用輕工、汽車、建（jiàn）材、農業等領域。在很多新領域的應用，如醫療（liáo）技術、運動器械等方麵，pom也表（biǎo）現出較好的增長態勢（shì）。
